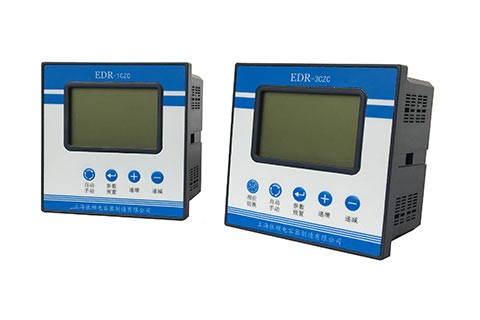

EDR-1CZC，3CZC系列智能电容控制器

一、概述

       EDR-1/3CC系列智能电容控制器(配电监测终端)是与本公司生产的EDR-8C系列，EDR-8K系列智能电容配套使用的专用控制器，开机后它会自动将整个网络内的智能电容器参数进行登记编排优化，使它们成为有机整体，用户无需设

置任何参数即可正常工作。实时检测电网参数并根据控制参数的要求，自动通过通讯命令控制智能电容的投切，使电网的功率因数实时稳定在用户指定的范围，减小线损，提高变压器的输出容量，改善供电质量。EDR-1/3 CZC-BCPT型配

电监测终端具有将分析数据以1天和基本电力参数以半小时为时间间隔进行存储，存储时间长达21个月之久(超过21个月后以月为单位自动覆盖)；这些历史数据可通过RS485接口下载到PC机，然后利用后台软件自动生成曲线、表格、棒图查看，使得将近两年的负载变化情况及电能质量尽在掌控之中。

二、功能特点

(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有波的场合下能正确显示电网功率因数

(2)功率因数测量精度高，显示范围宽

(3)最多可控制32个回路智能电容

(4)快捷功能键盘，大屏幕LCD显示屏，中文操作，人机界面友好操作方便

(5)各种控制参数全数字可调直观使用方便

(6)具有自动运行与手动运行和远程控制3种工作方式

(7)具有掉电保护功能，控制参数停电不丢失

(8)总柜CT自动识别功能

(9)自动组网，无需对智能电容进行网络地址设置

(10)具有过电压，欠电压、畸变率超标保护功能

(11)电流信号输入阻抗低≤0.01欧姆

(12)目标功率因数调节范围宽

(13)具有RS485通讯接口

(14)具备MODBUS一RTU通讯规约，方便与集中器或上位机通讯

(15)配电监测终端型产品具有存储曲线数据和日统计数据，每半个小时存储一次曲线数据，每天零点时刻进行冻结日统计数据。

(16)为本公司生产的具有通讯功能的控制器配置了兔费的应用后台软件(用户可上本公司网站下载安装)，本软件可运行在windown-2000-XP视窗操作系统，整个软件为图形界面，操作简单，许多操作只要点击鼠标即可完成，主要功能有远程修改控制参数，查看控制参数、查看电力参数，查看电容器组投切状态、远程投切电容器组等，并提供通讯协议方便用户的二次开发，同时集成了补偿方案自动生成软件工具、串口调试软件工具等

三、技术参数

电源电压:380V(Ua-Uc)±20%。

信号电压：AC50V-275V(相电压)。

信号电流：AC 0-5.5A(如取样电流大于5.5A，将出现功率因数显示错误)。

工作频率:45-65Hz。

欠压门限:176V。

最小工作电流(灵敏度):50mA。

防护等级：外壳1P30。

RS485负载强度:32个。

整机能量消耗：<6va。< span="">

按装方式：嵌入式安装倒齿附件螺丝固定。

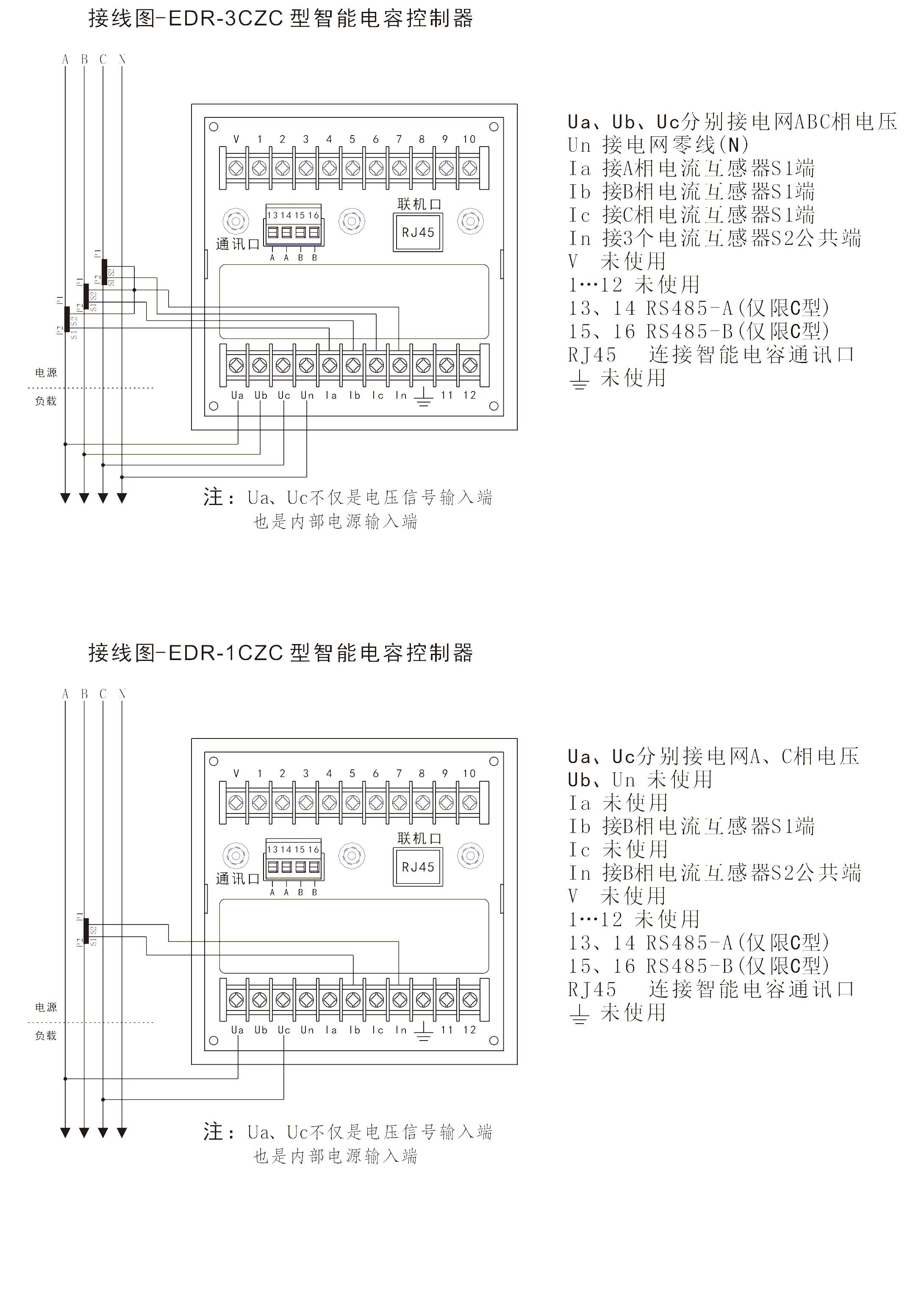

连接方式：可拔插接线端子螺丝固定。

外形尺寸：长(120m)×宽(120mm)X深(87mm)。

安装尺寸：实物尺寸112mm×112mm，开孔尺寸13m×113m。
