EDKCS系列无功动态调节器(容性无触点开关)

产品概述

ED_KCS系列无功动补调节器是一种能够对电力并联电容器进行快速投切的电子型功率器件，其电气结构主要由大功率反并连晶闸管模块、隔离电路、触发电路、同步电路保护电路及驱动电路组成，并配有控制开关导通或截止的接线端子，控制逻辑电压OV (截止)、负 12V (导通)。本开关具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪声运行稳定可靠、缺相保护等特点。是无功功率动态补偿装置用投切电容器组的理想器件。

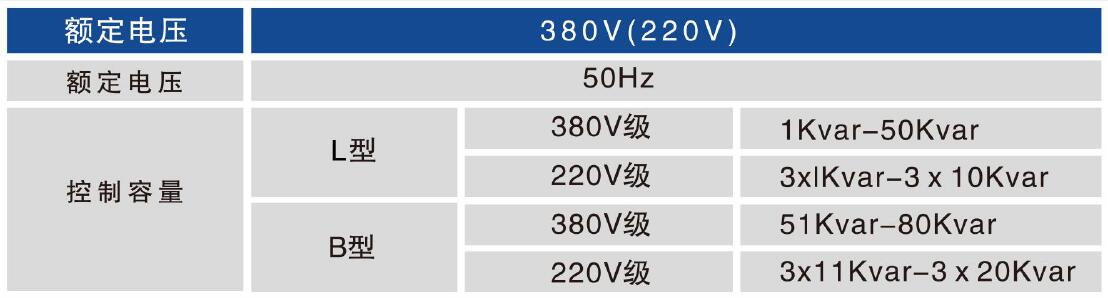

主要技术参数

额定电压: 380V(220V) 额定频率: 50HZ

控制容量:380V级: 1Kvar～80Kvar 220V级:1Kvar～60Kvar

一次响应： 20Ms 二次响应：1S

使用条件

a.周围空气温度:-25℃～+50℃，并且24h其平均温度不高+35℃；

b.温度为+25℃时，相对湿度短时可达100%；

C.海拔高度不超过1000m；

d.安装场所空气清洁，无爆炸及可燃危险品；无足以损坏绝缘及腐蚀金属的气体；无导电尘埃；无雨雪侵袭及严重霉菌存在。

e.安装场所无明显超限谐波份量存在的场合。

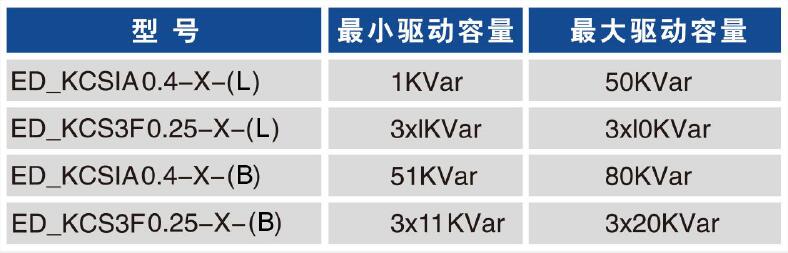

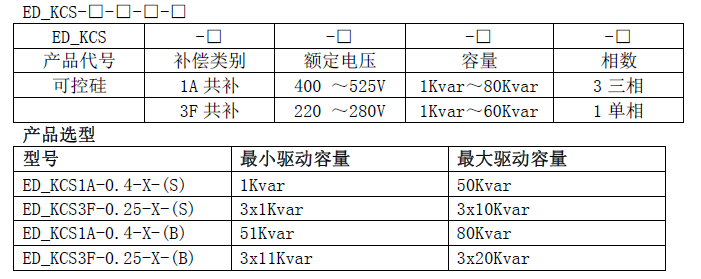

老款型号说明：
