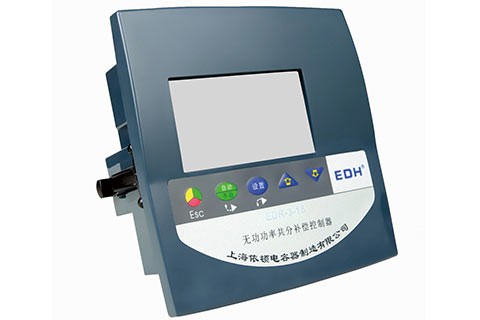

产品概述

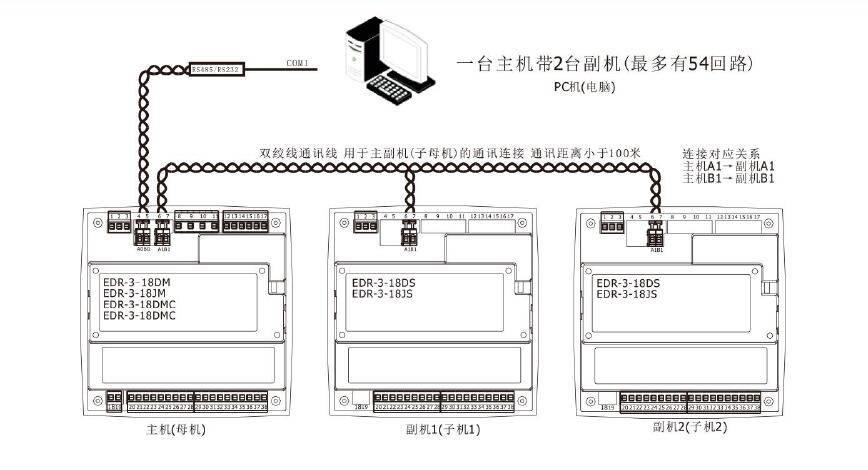

EDR-3-18系列无功功率分相自动补偿控制器(以下简称控制器),以高性能的16位微处理器为核心器件同时取3相电压3相电流信号,单台控制器提供18个控制回路,如采用子母机(单台主机可带2台副机)结构,最多可提供54个控制回路,每台控制器提供全分补、全共补、共补加分补3种补偿方案同时提供12种电容器组投方法(输出编码),用户可通过修改控制参数任意选择,共补输出回路与分补输出回路通过修改控制参数任意修改,控制参数一经修改永久保存,掉电不丢失。提供RS485接口,采用MODBUS-RTU通讯规约,可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能,采用基波功率因数和基波无功功率复合控制电容器组的投切,投切稳定无投切震荡,对电压谐波电流谐波干扰不敏感采用字符LCD显示控制参数和电力参数,人机界面友好,外观美观大方适用于交流45Hz-65Hz、0.4kV以下电力系统无功功率补偿的自动控制。

产品特点

(1) 以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数。

(2) 功率因数测量精度高,显示范围宽。

(3)有12种电容器容量编码方式供用户选择。

(4)可再编程式的补偿方案和输出回路。

(5)单机最多18路输出,子母机最多54路输出。

(6)大屏幕LCD显示屏,中文操作,人机界面友好操作方便。

(7)各种控制参数全数字可调直观使用方便。

(8)具有自动运行与手动运行两种工作方式。

(9)提供一个无源开关信号输出的报警口,报警驱动事件可编程。

(10)具有过电压、欠电压、畸变率超标、温度超标保护功能。

(11)具有掉电保护功能控制参数停电不丢失。

(12)电流信号输入阻抗低≤0.01欧姆。

(13)目标功率因数调节范围宽。

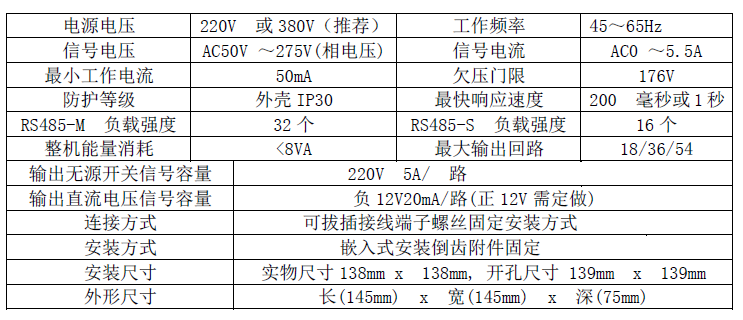

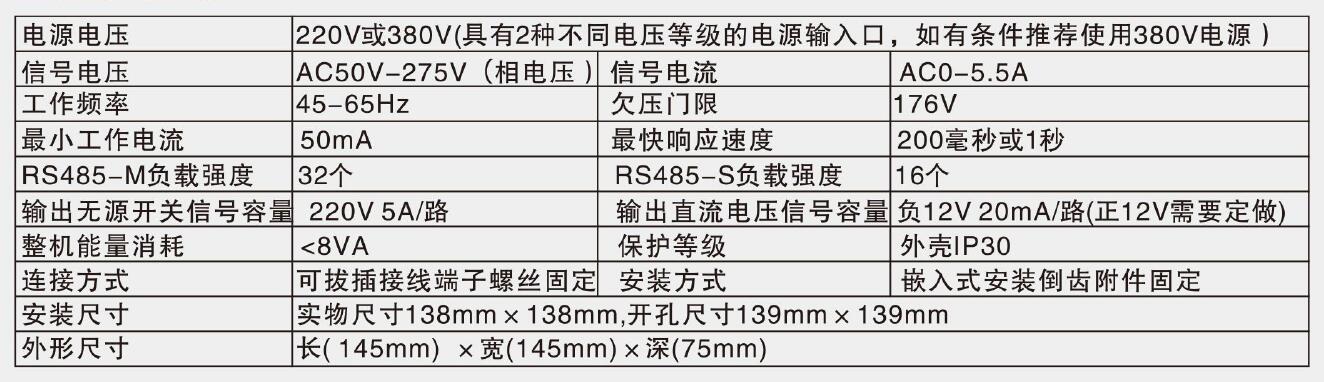

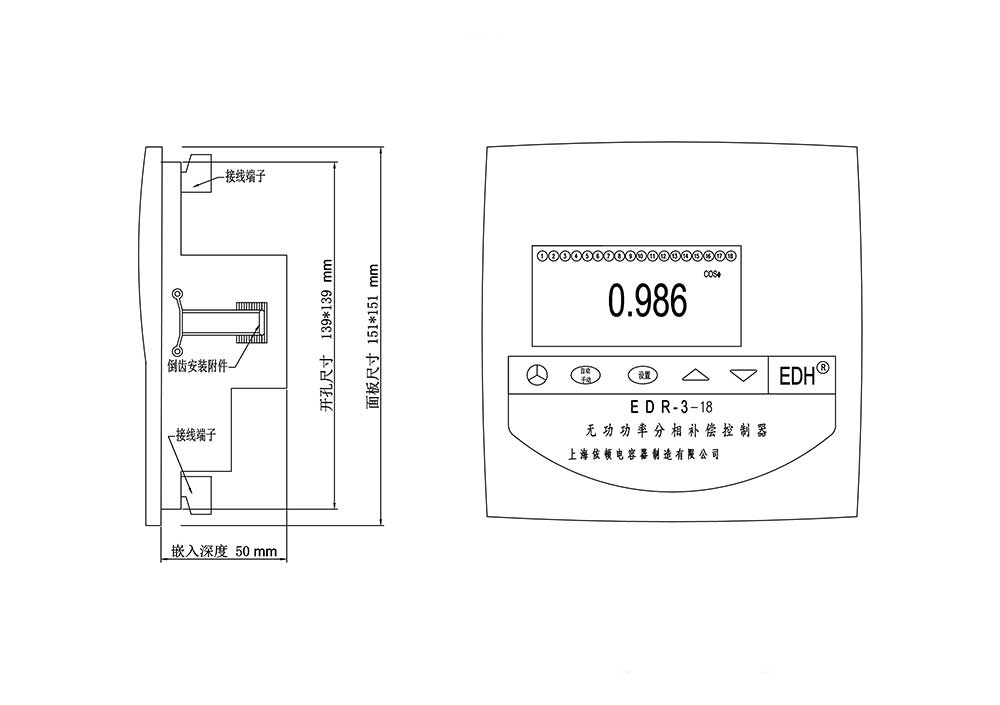

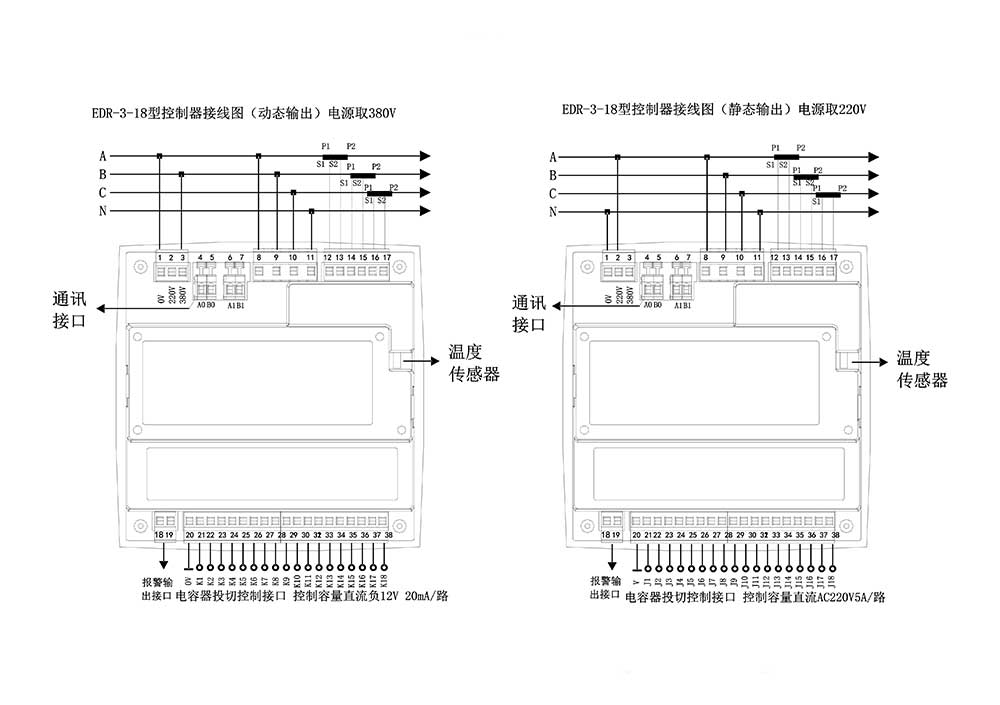

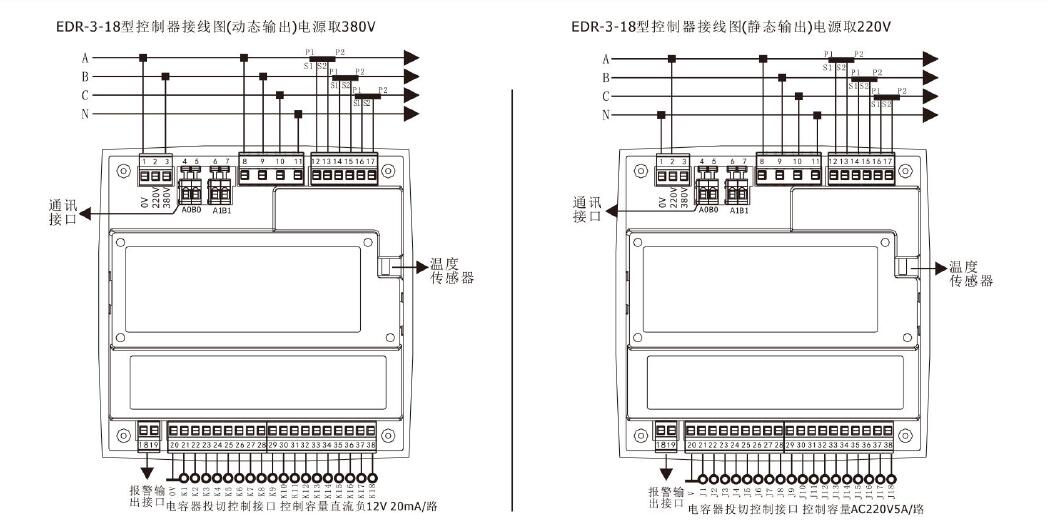

技术参数

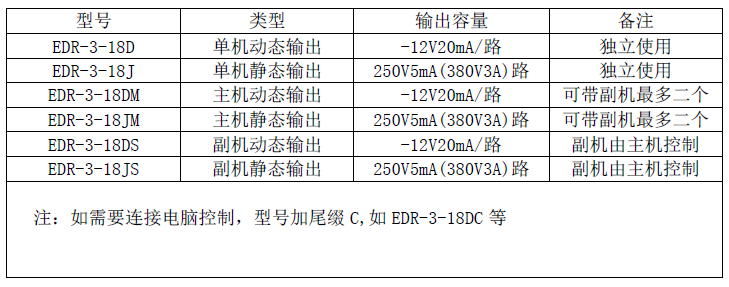

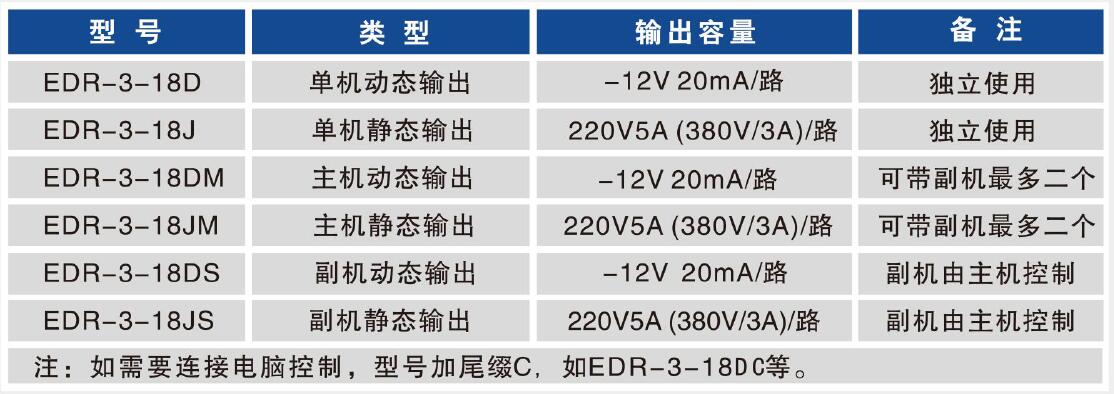

型号规格
